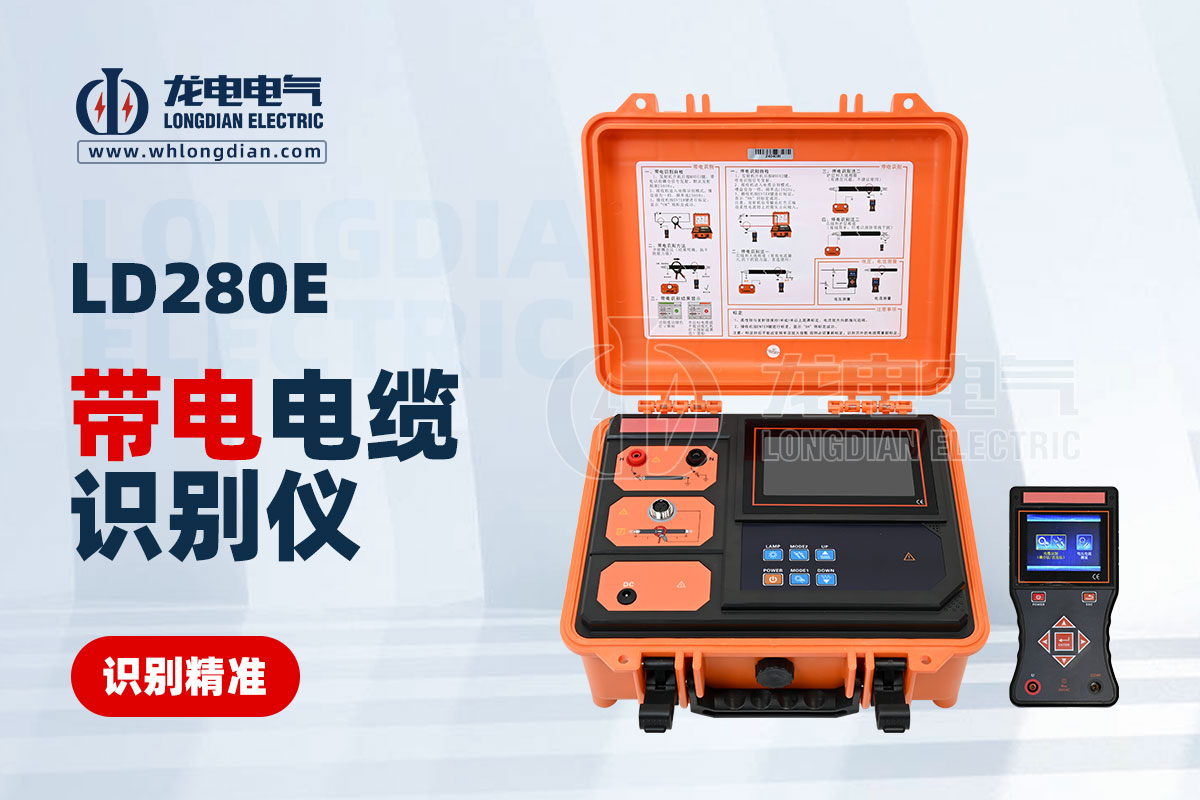

帶電電纜識別儀是一款專為電力電纜工程師和電纜工設計的高精度儀器，能夠準確識別帶電或停電狀態下的電纜，有效避免誤鋸帶電電纜引發的嚴重事故。以下是LD280E帶電電纜識別儀的詳細操作方法：

① 準備階段

◆ 操作者資質：操作者必須經嚴格培訓并獲得國家相關電工操作認證，同時需完全理解手冊說明并能熟練操作本儀表。

◆ 安全檢查：使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線。檢查儀表后蓋及電池蓋板是否蓋好，以及確定導線的連接插頭已緊密地插入接口內。

◆ 環境檢查：確保工作環境符合儀表規定的測量范圍及使用環境，避免在強電磁環境下使用，以免影響儀器正常工作。同時，避免在潮濕、有結露的場所及日光直射下長時間放置和存放儀表。

② 帶電電纜識別操作

◆ 連接發射鉗：將紅色發射電流鉗航空插頭插入到發射機的航空插座上。確保發射鉗箭頭方向指向電纜的末端。

◆ 設置發射機：發射機長按POWER鍵開機，按MODE1鍵切換到卡鉗耦合輸出模式（Pon cable test帶電電纜識別），選擇合適的發射頻率（一般默認使用2500Hz）。

◆ 開啟接收機：手持接收機開機，通過菜單進入電纜識別模式，設置與發射機相同的頻率，增益根據實際情況調節。

◆ 標定與檢測：在標定時，接收鉗與發射鉗盡量保持2米遠，以防止接收干擾。將柔性電流鉗卡住被測電纜，觀察接收機上的信號幅度、檢測電流、標定電流比值等信息。當信號幅度在10~100之間，標定電流比值大于75%小于135%，且綠色箭頭指向右側，屏幕右側方框顯示“綠色打√圖標”，并伴有“嘀-嘀”提示音時，表示為目標電纜。

③ 停電電纜識別操作

◆ 連接發射機：將發射機的紅色輸出端直接接到金屬電纜上，發射機的黑色輸出端接地。確保金屬電纜遠端已接地，金屬電纜近端不能接地。若目標電纜沒有銅屏蔽和鎧裝，需按照特定方法接線。

◆ 設置發射機：發射機開機，按MODE2鍵切換到直連輸出模式。

◆ 開啟接收機：手持接收機開機，進入電纜識別模式。

◆ 標定與檢測：將柔性電流鉗卡住紅色鱷魚夾輸出線，檢測電流是否大于0.4mA。若大于0.4mA，則代表發射機輸出正常。按下ENTER鍵進行標定，標定完成后，將柔性電流鉗卡在近端電纜上，觀察接收機識別狀態是否打勾。若打勾，則代表兩端的鎧裝以及銅屏蔽的接地已斷開，且遠端目標電纜已接地，此時即可去往遠端進行識別。

④ 注意事項

◆ 在進行帶電電纜識別時，不需對目標電纜做任何操作，但管線兩端護層必須保證良好接地。在進行停電電纜識別時，請確認目標電纜已經停電，兩端的導體線芯已經與系統分開。

◆ 嚴禁在發射鉗發射信號時強行打開發射鉗，以免造成機器損壞。應當在發射機關機后，再開合發射鉗。

◆ 電纜識別涉及人身及設施安全，必須在儀器給出結果的基礎上，先根據各種現場信息（如電纜直徑等）進行排除，剩余的要充分分析各條并行電纜的電流大小和方向的區別，最后作出判斷。

◆ 使用過程中，如發現儀表異?；驌p壞，應立即停止使用，并聯系廠家或?qū)I(yè)維修人員進行檢修。
