兼容各類傳感器,安裝方便簡捷
適用于國內外生產的所有型號開關
內部抗干擾電路可滿足500KV變電站內可靠使用
全功能高壓開關綜合特性測試儀是電力系統中用于測試高壓開關設備(如斷路器、負荷開關、接觸器等)性能的重要設備,專門設計用于測試和評估高壓開關設備的性能參數,包括開關速度、動作時間、彈跳時間、斷開和閉合角度等。

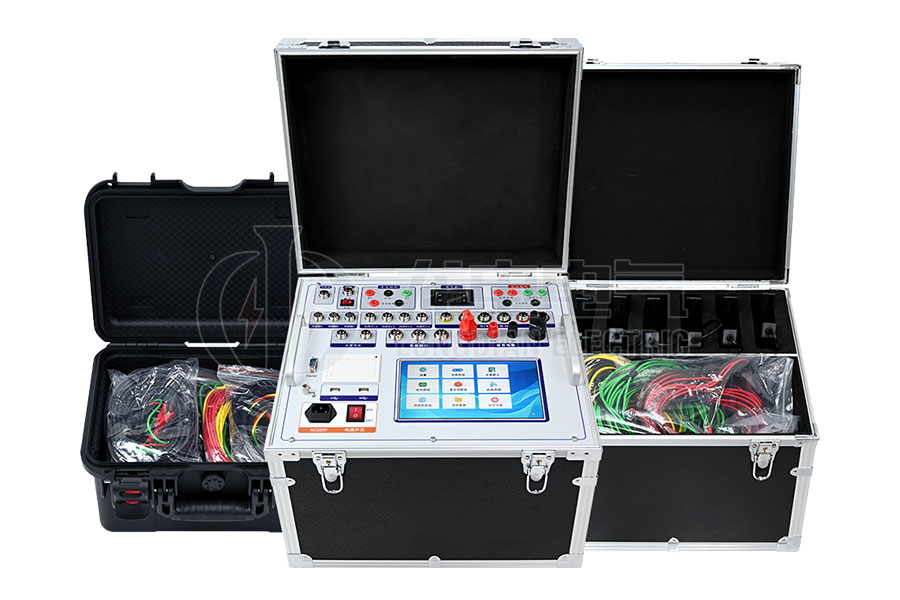

為了滿足廣大用戶對各類高壓開關動特性測試的需求,龍電電氣精心研發了全新的高壓開關動特性測試儀。GKC-HCSDJ全功能高壓開關綜合特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數,具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外,還滿足合閘電阻、動態電阻、雙端接地、石墨觸頭、交直流的測試,使得測試儀能夠?qū)Ω邏洪_關進行有效的機械特性測試。
產品別稱:高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀
時間測量 | 12路 固有分閘(合閘)時間 |
分閘(合閘)相內不同期 | |
分閘(合閘)相間不同期之差 | |
合閘(分閘)彈跳時間(彈跳次數) | |
不同期測試范圍:1ms~99ms,分辨率:0.01ms | |
內觸發測試范圍:1ms~999ms,分辨率:0.01ms | |
1000ms~9999ms,分辨率:0.1ms | |
10000ms~200000ms,分辨率:1ms | |
外觸發測試范圍:0.01ms~200s | |
在1000ms以內準確率:0.05%±0.1ms | |
合閘電阻測量 | 3/6路固有分閘(合閘)時間 |
分閘(合閘)相內不同期 | |
分閘(合閘)相間不同期 | |
合閘電阻投入時間、電阻值 | |
測量范圍 | 30~10KΩ,分辨率0.1Ω,準確度:≤1%±1Ω |
動態電阻、回路電阻電流 | 200A±5% |
測量范圍 | 10μΩ~2mΩ,精度:±0.5% |
測石墨電流 | 10A±5% |
速度測量范圍 | 0.1mm傳感器:0.01~20.00m/s |
345°角度傳感器:0.01~20.00m/s | |
加速度傳感器 0.01~15.00m/s | |
激光傳感器:0.01~15m/s(選配) | |
行程測量項目 | 動觸頭行程(行程)(3路行程測量選配) |
接觸行程(開距) | |
超行程 | |
過沖行程或反彈行程 | |

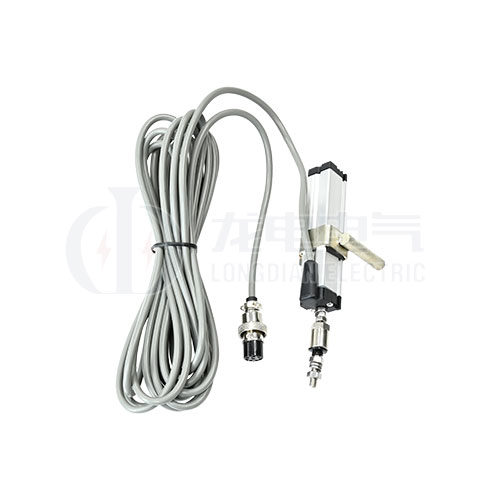

行程測量范圍 | 直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm |

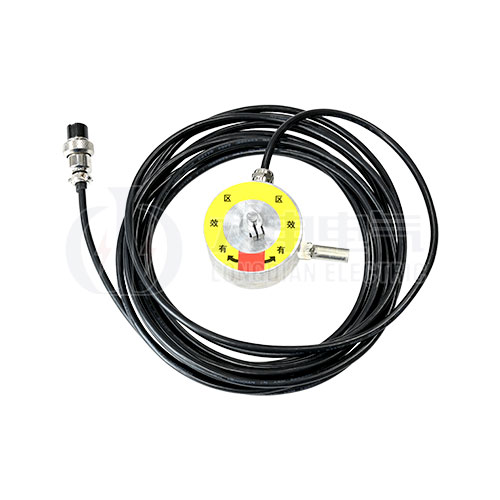

旋轉傳感器:345-°,測量范圍:0-1000mm,分辨率:0.08-° 此傳感器有15度的無效區,安裝時在儀器可看到傳感器有效區域,數值顯示在160-200度左右為佳 | |
加速度傳感器測量范圍:0-300mm,分辨率:0.1mm | |
行程測量準確度 | ±(0.5%L+0.2)mm |
線圈電流范圍 | 最大電流30A,分辨率:0.01A |
線圈電阻測量范圍 | 0~2000Ω,分辨率:0.01Ω |
儀器電源 | AC220V ± 10%,50Hz ± 10% |
電源輸出 | AC/DC6~270V/20A |
外觸發觸發電壓 | AC/DC10-300V,電流≤120A |
隔離開關測量范圍 | 電壓輸出:DC6~270V(可調) |
電源輸出時間:0.01-20秒(可設置) | |
斷口信號最大采集時間為200秒 | |
可測斷口合、分閘時間、三相不同期、彈跳時間及次數 | |
主機體積 | 440×350×270mm |
使用環境 | -20℃~+50℃ |
相對濕度 | ≤90% |

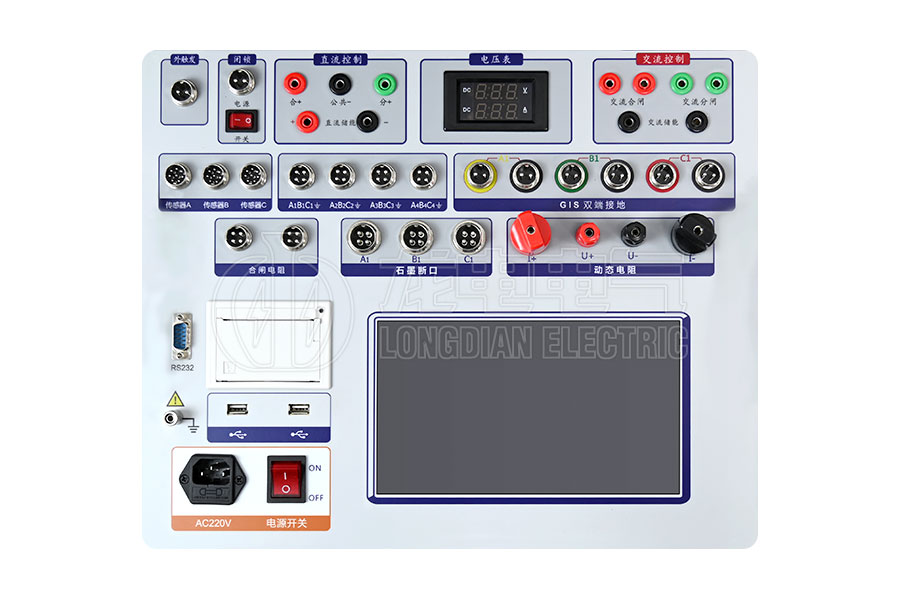

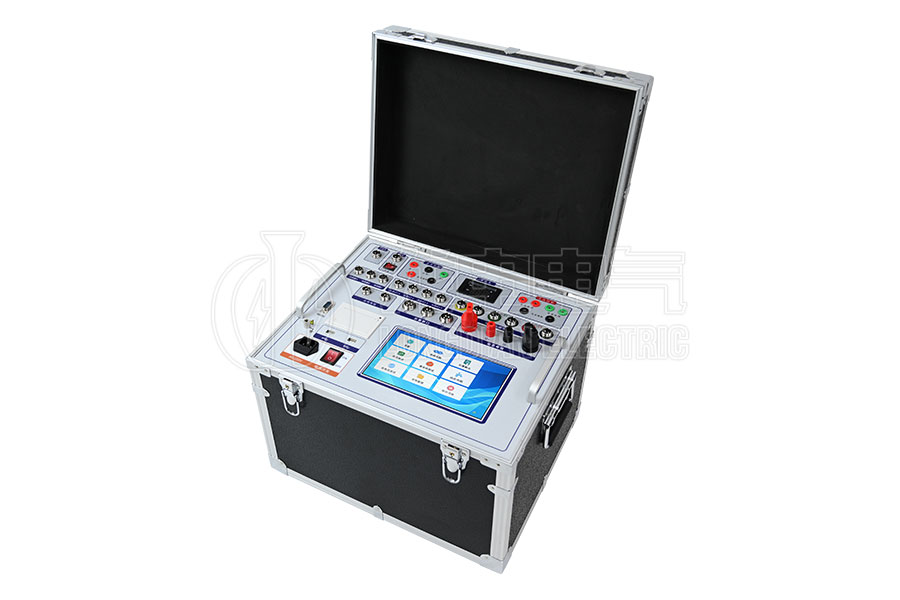

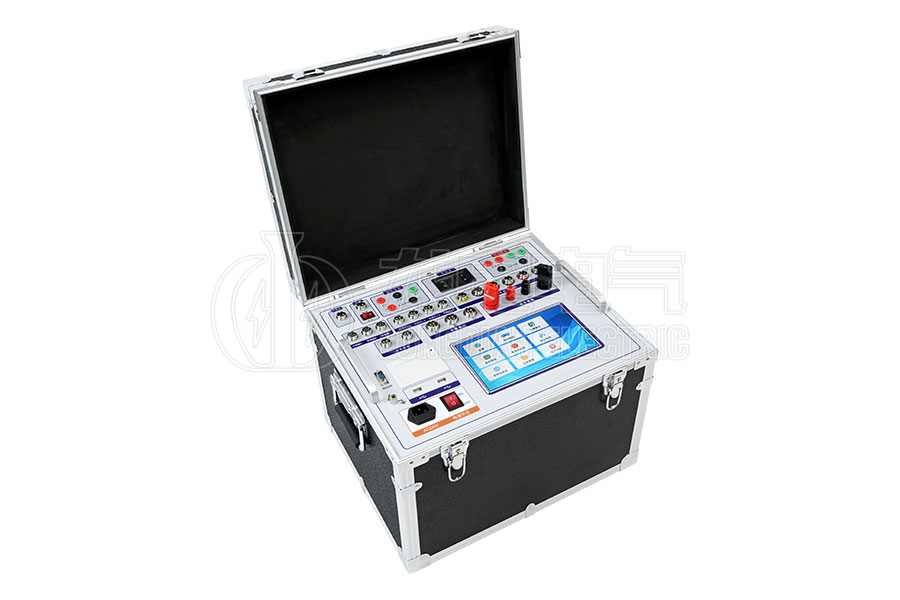

⑴、GKC-HCSDJ全功能高壓開關綜合特性測試儀為嵌入式工控機,主板基于CortexTM-A8,主頻1GHZ,閃存1GB,開機速度快僅需16秒。9寸彩色大屏,windows操作系統,人性化操作界面直觀,觸摸屏,支持中英文輸入,便于現場操作人員使用。
⑵、高速熱敏打印機,方便現場打印測試數據、觸頭波形、行程曲線、電流曲線。
⑶、GKC-HCSDJ全功能高壓開關綜合特性測試儀機內集成式操作電源,無須現場二次電源,使用方便快捷??商峁〥C6~270V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

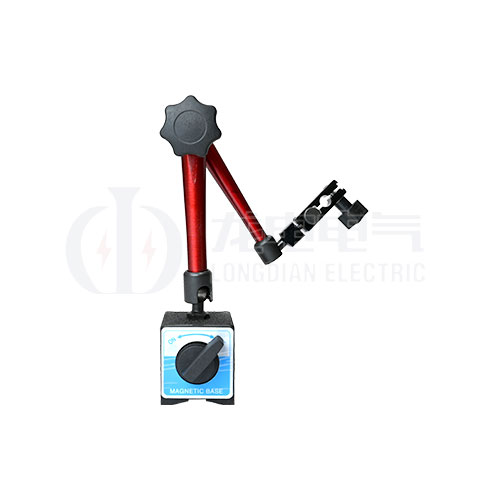

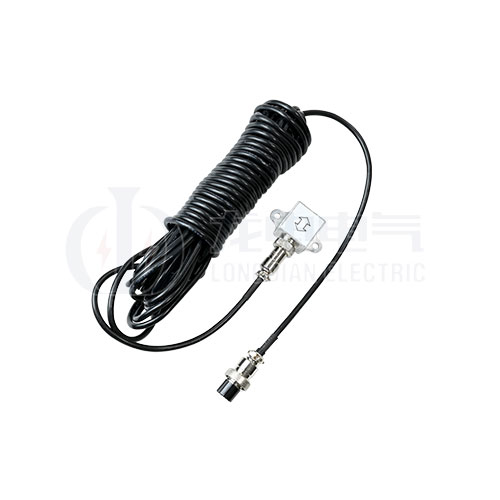

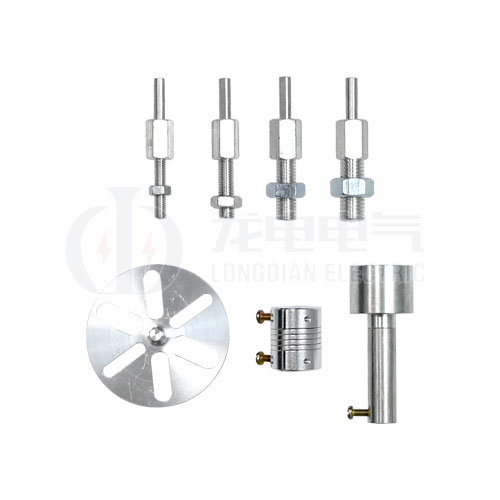

⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器(選配)以及支架、專用固定多功能接頭,安裝極為方便,簡捷。
⑸、GKC-HCSDJ全功能高壓開關綜合特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次,得到所有數據及圖形,測試數據和圖形同屏顯示,速度可進行再計算,無需再測試??梢燥@示開關斷路器的各種曲線、合閘行程曲線;分閘行程曲線;合-分行程曲線;分-合-分行程曲線;線圈電流曲線;電機儲能曲線;時間曲線,并可進行數字、曲線圖形分析。
⑺、主機可存儲30000組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。
⑻、配備2個USB接口,可接鼠標操作儀器,可直接把數據保存到U盤,上傳到計算機進行分析、保存。RS232接口聯機操作選配、無線平板操作選配。

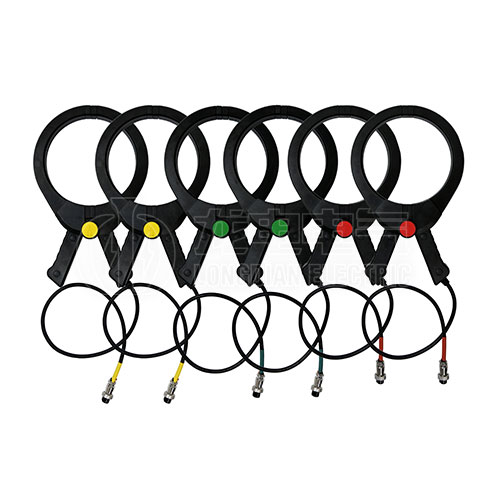

⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)、3/6路雙端接地測量(感應法3路和6路選配)??墒褂眉铀俣葌鞲衅鳌?shù)字傳感器、模擬傳感器、電阻性傳感器測量開關的行程、超程、反彈、過沖。
⑽、內含包絡線,通過一臺開關測試的數值,生成標準包絡線,進行分析對比,還能進行開關震動頻率分析。
⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。
