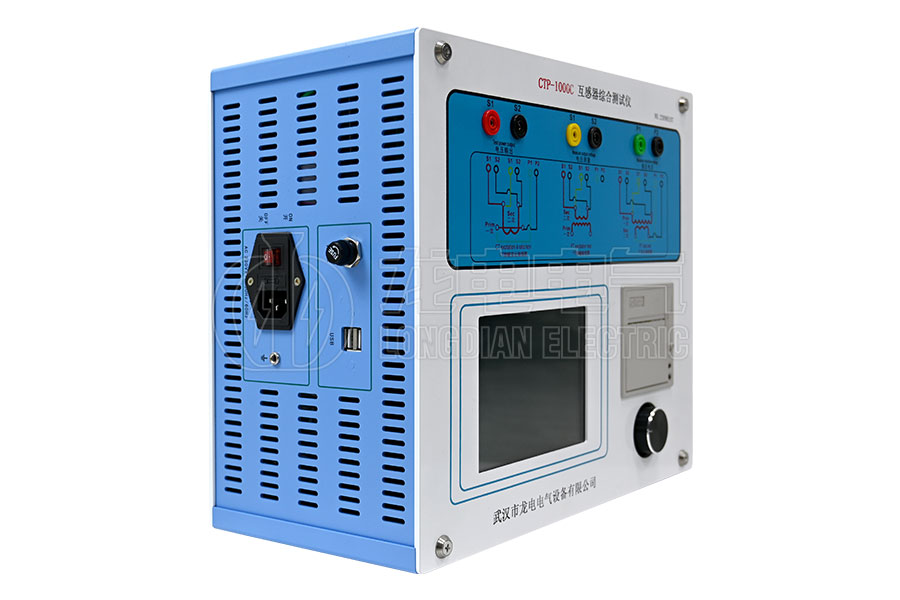

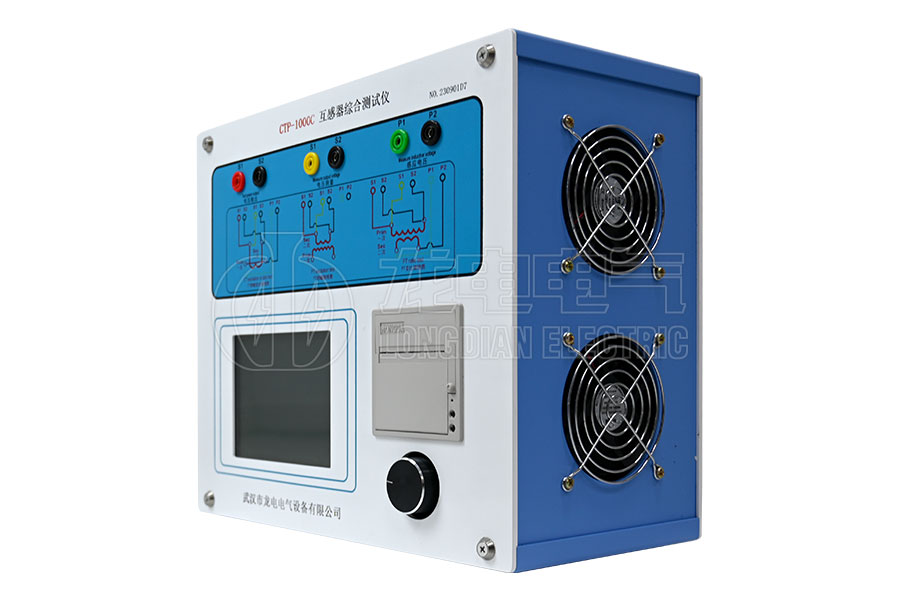

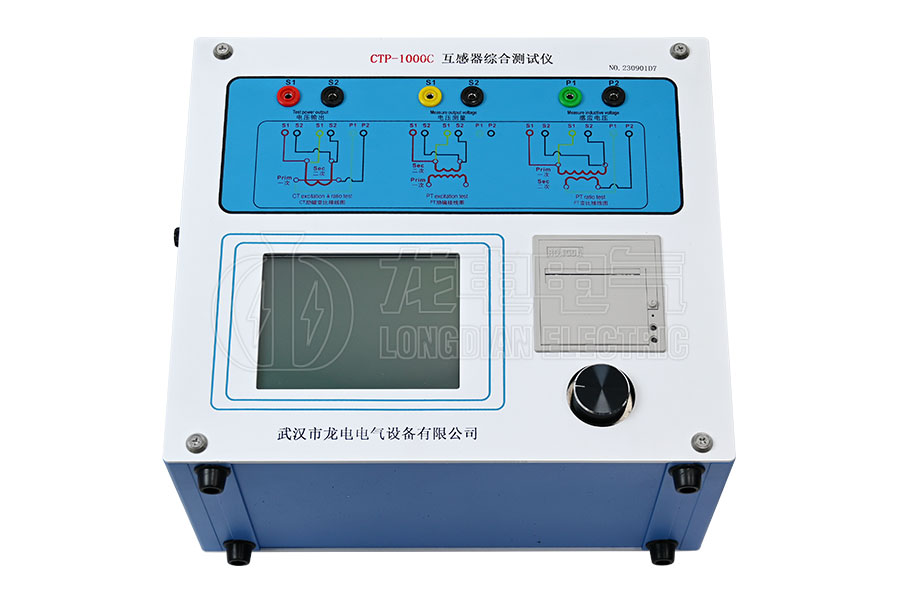

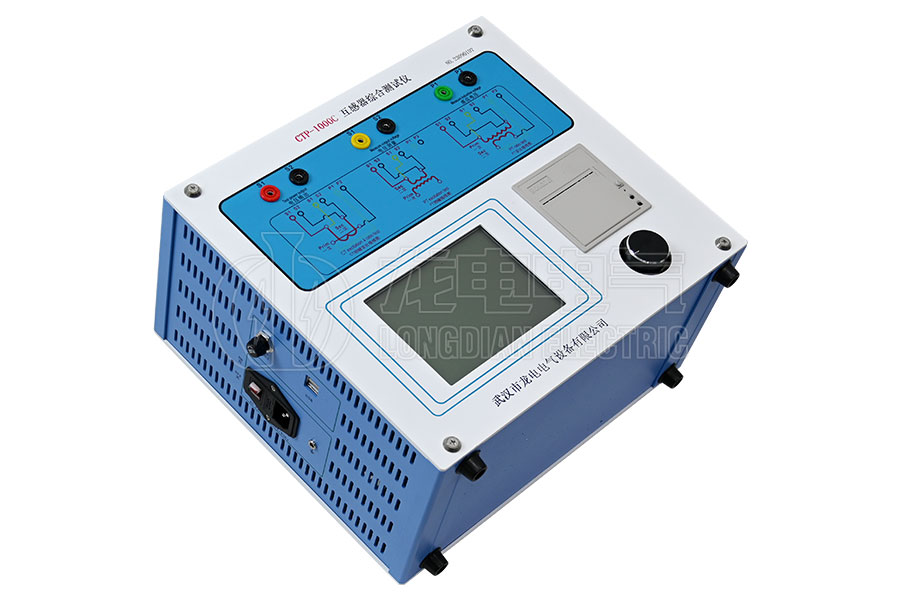

LDCTP-1000C便攜式互感器綜合特性測試儀是在本公司開發的、廣受贊譽并大量應用的FA系列互感器多功能全自動綜合測試儀基礎上,廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。LDCTP-1000C便攜式互感器綜合特性測試儀采用高性能DSP和ARM、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是電力行業用于互感器的專業測試儀器。
產品別稱:CT參數分析儀、CT分析儀、變頻CT分析儀、CTPT分析儀、互感器特性測試儀、變頻互感器特性測試儀、互感器暫態特性分析儀、電流互感器檢驗儀、CT特性分析儀、電流互感器參數分析儀、電流互感器特性分析儀、CT參數測試儀、電流互感器參數測試儀、電流互感器特性測試儀、互感器綜合測試儀。
測試用途 | 保護類CT、計量類CT、保護類PT | |
輸出 | 0~180Vrms,12Arms,36A(峰值) | |
電壓測量精度 | ±0.1% | |
CT變比測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
PT變比測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
相位測量 | 精度 | ±3min |
分辨率 | 0.3min | |
二次繞組電阻測量 | 范圍 | 0~300Ω |
精度 | 0.5%(0.2%*讀數+0.3%*量程)±2mΩ | |
交流負載測量 | 范圍 | 1~500VA |
精度 | ≤0.5%(0.2%*讀數+0.3%*量程) ±0.1VA | |
輸入電源電壓 | AC220V±10%,50Hz | |
工作環境 | 溫度:-10°C~50°C 濕度:≤90% | |
尺寸、重量 | 尺寸:340mm×296mm×174mm,重量<9kg |
★ 功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
★ 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
★ 測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
★ 基于先進的低頻法測試原理,能應對拐點高達60KV的CT測試。
★ 界面友好美觀,全中文圖形界面。
★ 裝置可存儲2000組測試數據,掉電不丟失。試驗完畢后用U盤存入PC機,用軟件進行數據分析,并生成WORD報告。
★ 測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
★ 易于攜帶,裝置重量<8.2Kg。
