目前在高壓開關試驗時,使用整流電源帶上負載后輸出電壓會有明顯跌落,其影響對開關動作特性是不可忽視的。

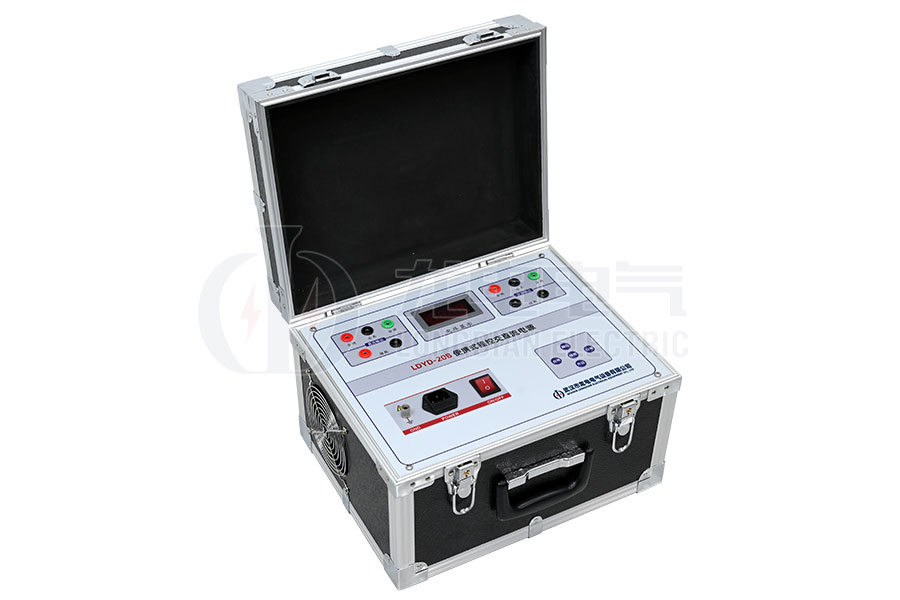

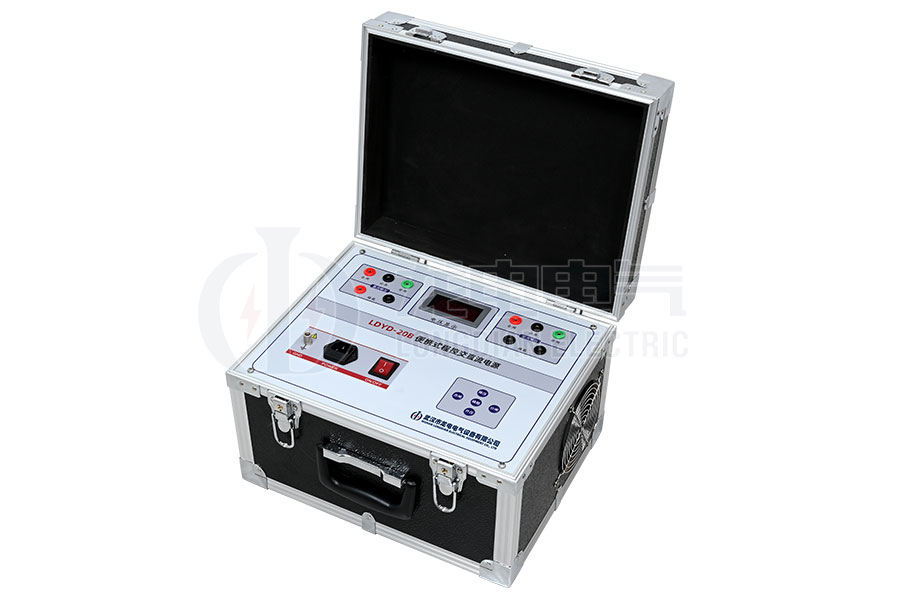

LDYD-20B便攜式程控交直流電源操作箱采用了先進的補償技術和最新的電子元器件，帶有多種保護功能，性能優越。克服了帶負載后的電壓跌落，并帶有隨時關斷，可保證開關動作圈在通電后隨時切斷，避免線圈燒毀，工作穩定可靠。適用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。

產品別稱：高壓開關操作電源、高壓檢測開關操作電源、開關操作電源。

1.電源插座：輸入AC220V±10%/50HZ

2.電壓表：顯示當前直流電壓數值

3.合閘、分閘按鍵：直流電壓?jiǎn)?dòng)或停止

4.升壓、降壓按鍵：DC15-250V±1%

5.電流：最大20A（短時工作≤1000ms),電流≤10A時，輸出時間≤60S。

6.直流合閘（分閘）輸出端子：紅色端子輸出合閘正電源，黑色端子輸出負電源，綠線端子輸出為分閘正電源。

7.交流合閘（分閘）輸出端子：交流合閘和分閘控制線一定要分開接，不要接成公共端，如接成公共端，儀器電源損壞；

8.儲能+-：儲能電壓按鍵按一下輸出，再按一下關閉電源。
